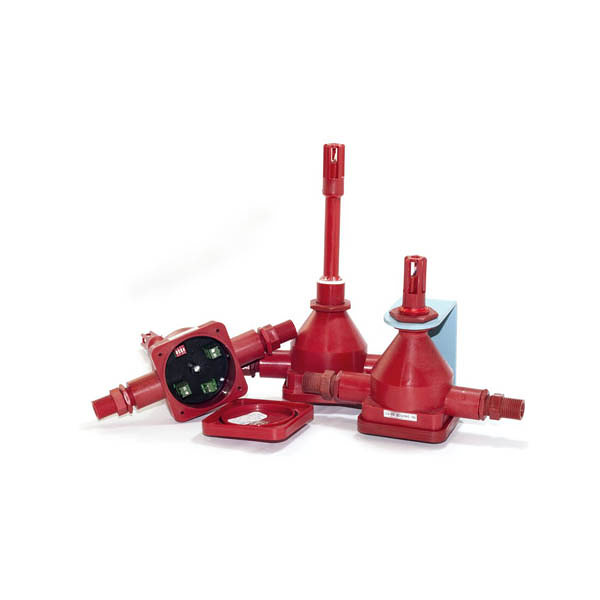

ИП 101 (Гранат-МД) РЕЗЕРВУАРНЫЙ (Обычный вариант) -извещатель пожарный тепловой максимально-дифферен

Извещатель пожарный тепловой ИП101 «Гранат - МД» служит для обнаружения очага возгорания и передачи сигнала приемно-контрольному прибору и предназначен для работы в составе систем автоматического пожаротушения и пожарной сигнализации на объектах специального назначения.

Особенности и преимущества «Гранат - МД»:

• резервуарное исполнение
• для любых классов взрывоопасных зон
• шесть пороговых температур срабатывания, переключаемых при эксплуатации
• дифференциальный канал с пороговой скоростью 10°С/мин
• световая индикация срабатывания
• световая индикация дежурного режима
• низкое токопотребление (большее количество извещателей в шлейфе)
• внешний токозадающий резистор
• встроенный контроль работоспособности
• широкий диапазон окружающей температуры
• оболочка IP67
• класс химстойкости Х3
• агрессивно - устойчивый термочувствительный элемент
• корпус из ударопрочного армамида
• штуцера в комплекте

Извещатель «Гранат-МД» предназначен для контроля температуры воздушной среды над поверхностью взрывоопасной легковоспламеняющейся жидкости, поэтому его конструкция рассчитана на установку на крыше резервуаров и прочих емкостей. Для контроля прочих воздушных сред (не в резервуарах) допускается устанавливать извещатель иным конструктивным способом (используя кронштейны, скобы и т.п.).

Извещатель ИП101 «Гранат - МД» является модернизированным вариантом исполнения извещателя ИП101 «Гранат» СПР.425212.001ТУ, имеет аналогичные конструктивные параметры и может использоваться в качестве альтернативной замены.

По характеру реакции на повышении температуры ИП101 «Гранат - МД» является максимально-дифференциальным класса R по классификации ГОСТ Р 53325-2009. Наличие дифференциального канала позволяет отследить возгорание на ранней его стадии.

Извещатель предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии «Яхонт И» или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.

Извещатель имеет маркировку взрывозащиты: «ExiaIIBT6», маркировку параметров искрозащиты: «Li:1 мкГн, Сi:1200 пФ, Ui:27B, Ii:13,5 мА, Рi:0,4 Вт» по ГОСТ Р 51330.10.

Температура срабатывания извещателей

Класс температуры срабатывания	Значение температуры срабатывания, °С
требования ГОСТ Р 53325	ИП101 «Гранат-МД»	ИП101 «Гранат»
А2	54 … 70	60 ± 4	---
А3	64 … 76	70 ± 4	70 ± 4
В	69 … 85	80 ± 4	---
C	84 … 100	90 ± 5	90 ± 5
D	99 … 115	105 ± 5	---
E	114 … 130	120 ± 5	120 ± 5

Время срабатывания извещателей

Скорость повышения температуры, °С/мин	Время срабатывания по дифференциальному каналу , секунд	Время срабатывания по максимальному каналу , секунд
ИП101 «Гранат-МД»	требования ГОСТ Р 53325
10…19	120 ± 10	60…242	не более 329
20…29	60 ± 10	30…130	не более 192
30 и более	40 ± 10	20…100	не более 144

Технические характеристики ИП101 «Гранат - МД»:

Параметр	Значение
Маркировка взрывозащиты	ExiaIIBT6
Температура срабатывания порогового канала , °С	60,70,80,90,105,120
Пороговая скорость повышения температуры для дифференциального канала	10°С/ мин
Время срабатывания при превышении пороговой температуры, секунд , не более	10
Диапазон рабочих напряжений, В	4... 27
Ток через извещатель при напряжении в шлейфе сигнализации 24В:
в дежурном режиме, мкА	не более 100
в режиме пожара, мА	11,0 ±0,5
Степень защиты оболочки	IP67
Класс химстойкости	X3
Температура окружающей среды , °С	от -55 до +85
Габариты, мм, не более
без учета размера штуцеров	140х80х265
со штуцерами	230х80х265
Масса, кг, не более	0,6
