Новинка: Устройства защиты в антенных трактах GSM и Wi-Fi; приема спутникового и кабельного телевидения

ТД ГАРАНТ, официальный дилер продукции НПФ «Тахион», сообщает своим партнерам о запуске серийного производства нового оборудования УЗП-ВЧ SMA , УЗП-ВЧ F.

Устройства защиты высокочастотных цепей УЗП-ВЧ предназначены для защиты оборудования, подключённого к коаксиальной линии с волновым сопротивлением 50/75 Ом, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.) Изделие рекомендуется для установки в системах индивидуального и коллективного приема аналогового и цифрового телевидения (СКПТ, КТВ), системах GSM и Wi-Fi; приема спутникового телевидения для защиты оборудования от импульсных перенапряжений (наводок) в высокочастотных трактах.

Конструктивно изделие выполнено в экранированном алюминиевом корпусе. Основание изделия изготовлено из диэлектрика для исключения образования «земляных петель» и случайного попадания потенциала на корпус в местах установки.

  • Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69.
  • Степень защиты в соответствии с ГОСТ 14254  IP66.
  • Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Технические характеристики:

Параметры УЗП-ВЧ SMA УЗП-ВЧ F
Волновое сопротивление, Ом 50 75
Полоса пропускания по уровню -1 дб, ГГц 0÷2,5 0÷2,5
КСВН в диапазоне 20-2480 МГц, не более 1,6 1,6
Потери в диапазоне, МГц, дБ
20-900 (ТВ, КТВ)
900-2000 (КТВ, SAT, GSM)
2,4-2,48 (Wi-Fi)

0,2÷0,5
0,2÷0,6
0,3÷0,9

0,2÷0,5
0,2÷0,6
0,3÷0,9
Тип разъема SMA
Статическое напряжение пробоя (100 В/с) не более, В 110 110
Уровень напряжения защиты (динамическое напряжение пробоя (1 кВ/мкс)) В, не более 640 640
Максимальный разрядный ток (10/350 мкс,), кА 2 20
Максимальный разрядный ток tимп. 8/20мкс (Imax), кА 20
Время срабатывания, нсек, менее 25 25
Диапазон рабочих температур, °С -60 ÷ +80 -60 ÷ +80
Габаритные размеры, (ДхВхШ), мм 60 х 39 х 32,5 60 х 39 х 32,5

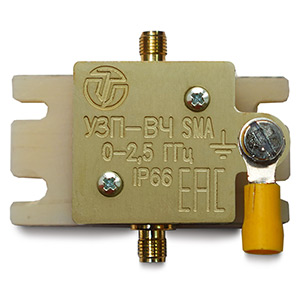

УЗП-ВЧ SMA УЗП-ВЧ F

ТД ГАРАНТ готов поставлять продукцию НПФ «Тахион» в любом количестве в любую точку России.

Обращайтесь, мы обязательно договоримся.
