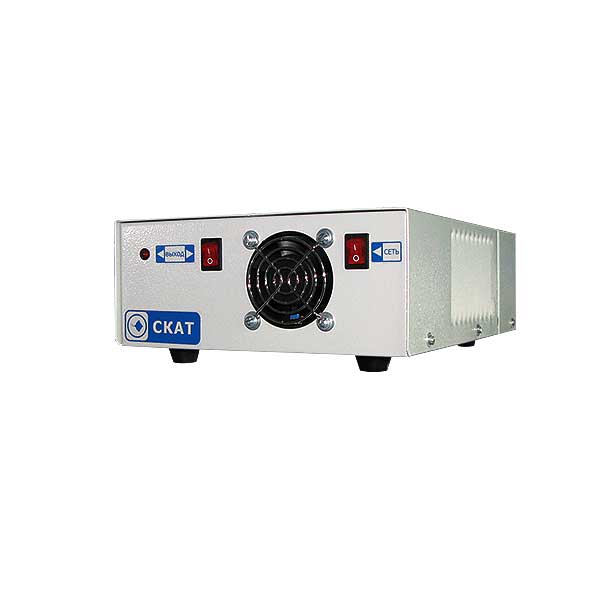

СКАТ-2400 исп.6/10 источник питания 24В 6А и до 10А при наличии АКБ 2х17-250Ач

Источник вторичного электропитания резервированный. 24 В, 6 А и до 10 А при наличии АКБ. Автоматика подогрева, регулируемый ток и термокоменсация напряжения заряда внешней АКБ емкостью 26—250 Ач. Световая индикация и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания.

Предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения, средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 24 В постоянного тока.

Особенности

• Питание нагрузки стабилизированным напряжением  постоянного тока согласно п. 2 таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 6 А при наличии сетевого напряжения.
• Оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п. 1 таблицы.
• Температурную компенсацию напряжения заряда АКБ.
• Автоматический переход в режим резервного питания нагрузки  от АКБ при пропадании или снижении напряжения электрической сети ниже значения указанного в п. 1 таблицы постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 10 А.
• Защиту АКБ от  глубокого разряда в режиме резервного  питания путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного  в п. 10 таблицы.
• Подогрев АКБ при отрицательных температурах окружающей среды с помощью нагревательного  элемента (в комплект поставки не входит) номинальной мощностью  потребления не более 60 Вт и номинальным напряжением питания 24 В постоянного тока.
• Возможность параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ и суммарного (по всем выходам «Выход 1» и «Выход 2» источников) выходного  тока.
• Возможность питания нагрузки в резервном режиме  непосредственно с клемм АКБ, при этом  величина  тока нагрузки ограничивается исключительно  техническими характеристиками используемой  АКБ, длиной и сечением  соединительных проводов.
• Возможность параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ и выходного тока нагрузки до 63 А, при помощи блока контроля аккумулятора «БКА – У/63» (см. схему подключения в приложении А).
• Управление термокомпенсацией напряжения заряда при параллельном подключении нескольких источников Скат-2400 исп. 6/10.
• Возможность увеличения времени резервного питания (при использовании Скат-2400 исп.6/10 в качестве источника резервного питания) резервируемых источников питания, оснащённых специальным входом для подключения источника резервного питания.
• Электронную защиту  источника от  токовой перегрузки (короткого замыкания) в цепи подключения АКБ.
• Защиту источника и нагрузки от переполюсовки АКБ посредством плавкого предохранителя.
• Защиту АКБ  от короткого замыкания (токовой перегрузки) в нагрузке посредством плавких предохранителей.
• Комбинированную защиту источника от короткого замыкания (токовой перегрузки) в нагрузке:
  • При наличии АКБ — посредством плавких  предохранителей
  • При отсутствии АКБ — электронная защита
• Защиту питающей сети 220 В от короткого замыкания в источнике посредством плавкого предохранителя.
• Электронную защиту от перегрева источника (если встроенный вентилятор не в состоянии  обеспечить необходимое охлаждение). При этом источник переходит в режим резервного питания до понижения его температуры ниже заданного значения.
• Защиту от аварийного повышения выходного напряжения посредством автоматического выключения источника.
• Управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».

• Технические характеристики

  1	Напряжения питающей сети 50 Гц, В		180…250
  2	Выходное напряжение, В	при наличии сети 220 В и температуре окружающей среды +25 °С	26,70…27,10
  		от внешней АКБ	21,60…27,10
  3	Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды +25 °С, В		26,70…27,10
  4	Ток нагрузки (суммарный по выходам «Выход 1», «Выход 2») максимальный, А	при наличии сети 220 В, включая ток заряда АКБ	6
  		от внешней  АКБ	10
  5	Максимальный ток заряда АКБ, А		6
  6	Максимальный ток выходов ОК, мА		150
  7	Ток потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более		100
  8	Величина напряжения пульсаций (от пика до пика) выходного напряжения,  мВ, не более		100
  9	Мощность потребляемая источником от сети, ВА, не более		200
  10	Напряжение АКБ, при котором происходит отключение нагрузки в режиме резервного питания, В		21,0…21,6
  11	Количество аккумуляторов в батарее		2
  12	Рекомендуемая емкость АКБ, Ач		26—250
  13	Тип АКБ, герметичные свинцово-кислотные, необслуживаемые или свинцово-кислотные обслуживаемые, в том числе автомобильные, номинальным напряжением 12 В
  14	Диапазон рабочих температур, °С		+5…+ 40
  15	Относительная влажность воздуха		при +40 °С не более 90 %
  16	Габаритные размеры, мм, не более		213х101х295
  17	Масса, кг  (не более)		5,0
