Яхонт ПУ-И

Пульт управления и индикации «Яхонт - ПУИ»

- предназначен для обеспечения взаимосвязи между приборами пожарной автоматики производства ООО «Спецприбор», осуществления непрерывного контроля и централизованной индикации состояния приборов и управления их работой в автоматическом и ручном режиме, а также для передачи информации на регистрирующие и контролирующие системы высшего уровня.

Пульт объединяет приборы в сеть при помощи интерфейса RS485 по двухпроводной линии. К пульту можно подключить до 32-х различных приборов с максимальным суммарным количеством контролируемых зон - 512, в составе которых может быть до 32-х зон автоматического управления.

Под приборами подразумеваются любые изделия пожарной автоматики производства ООО «Спецприбор» (ППКОП, ППУ, оповещатели, модули, устройства и т.д.), имеющие функцию обмена по интерфейсу RS485 по протоколу MODBUS.

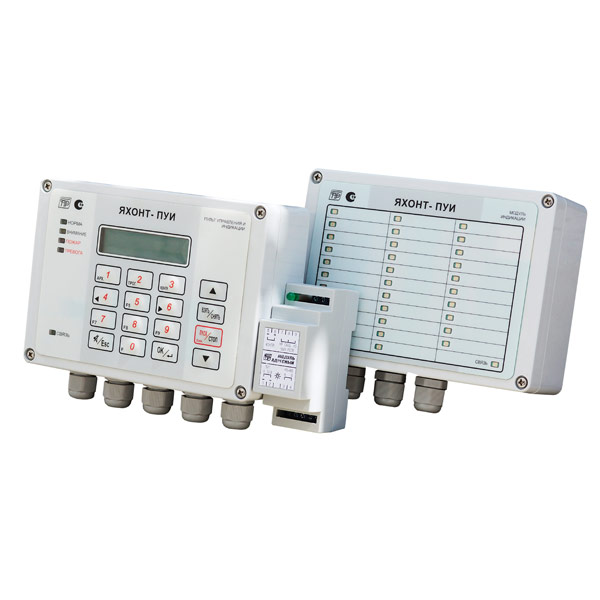

Пульт управления и индикации «Яхонт-ПУИ» является составным блочно-модульным изделием. В его состав кроме основного модуля (непосредственно пульта) могут входить следующие дополнительные (необязательные) модули: модуль индикации и модуль адресный.

Описание составных частей ПУИ приведено в таблице:

Условное наименование	Обозначение	Назначение
Пульт «Яхонт-ПУИ»	СПР.425533.001	Индикация текущих событий, управление приборами в сети, ведение архива событий
Модуль индикации*	СПР.425533.004	Индивидуальная индикация состояния каждой контролируемой зоны
Модуль адресный	СПР.425413.005	Контроль и управление зоной, не оснащенной интерфейсом RS485

* -примечание: модуль индикации может работать как автономный модуль (без применения «Яхонт-ПУИ»).

Пульт и его модули не имеют средств взрывозащиты и должны устанавливаться вне взрывоопасных зон.

Сигнализацию о событиях в зонах и приборах пульт осуществляет информационным жидкокристаллическим индикатором, раздельными светодиодами «РЕЖИМ» различного цвета свечения и звуковой сигнализацией.

Пульт имеет внешний интерфейс RS485 для взаимодействия с другими компонен-тами системы пожаротушения и автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. При этом пульт в системе является ведомым и отвечает на запросы промышленного контроллера.

Сигнализация во внешние цепи осуществляется переключением контактов реле соответствующих выходов, а также передачей информации по внешнему интерфейсу RS485.

Для непосредственной связи с персональным компьютером и удобства программирования параметров пульт оснащен интерфейсом USB.

Управление пультом и выдача команд для зон и приборов осуществляется при помощи цифровой и функциональной клавиатуры.

МОДУЛЬ ИНДИКАЦИИ обеспечивает одновременное индивидуальное отображение состояния и событий в 32-х различных контролируемых зонах и приборах. Количество отображаемых зон может быть увеличено за счет наращивания количества модулей индикации, подключенных к пульту. Максимальное количество модулей индикации – 10.

МОДУЛЬ АДРЕСНЫЙ позволяет осуществлять контроль и управление зоной, не оснащенной интерфейсом RS485. Контроль зоны осуществляется при помощи шлейфа сигнализации.

Пульт обеспечивает:

- контроль до 32-х различных приборов с максимальным суммарным количеством контролируемых зон – 512;
- световую и звуковую индикацию состояния и событий в контролируемых зонах;
- выдачу команд управления зонами, из них 32 зонами в автоматическом режиме;
- отсчет времени/календаря и ведение архива событий по зонам;
- передачу информации во внешние цепи при помощи релейных выходов: норма, внимание, пожар, тревога, а также по интерфейсу RS485;
- раздельное управления пожарными и охранными оповещателями.

Основные технические данные и характеристики "Яхонт-ПУИ"

Характеристики	Пульт "Яхонт-ПУИ"	Модуль индикации	Модуль адресный
Температура окружающей среды, °С	-10 до +55
Степень защиты корпуса от внешних воздействий (по ГОСТ14254)	IP65	IP65	IP20
Диапазон рабочих напряжений на входе питания, В	от 8,0 до 30,0
Максимальный потребляемый ток, мА не более	150	50	30
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами: - контакты «НОРМА», «ВНИМАНИЕ», «ПОЖАР», «ТРЕВОГА» - контакты «ОПОВЕЩЕНИЕ-ПОЖАР», «ОПОВЕЩЕНИЕ-ТРЕВОГА» - контакты «ВЫХОДНОЕ РЕЛЕ»	60В/0,22А 60В/2,7А	-	60В/0,22А
Масса, кг, не более	0,6	0,5	0,1
Габариты, мм, не более	175х150х57	175х150х57	95х36х65

* Технические характеристики и внешний вид оборудования, представленного в каталоге, носят исключительно информативный характер, могут быть изменены в любой момент без уведомления и не заменяют консультацию специалиста. Во избежание ошибок при выборе, рекомендуем обратиться к менеджеру.
