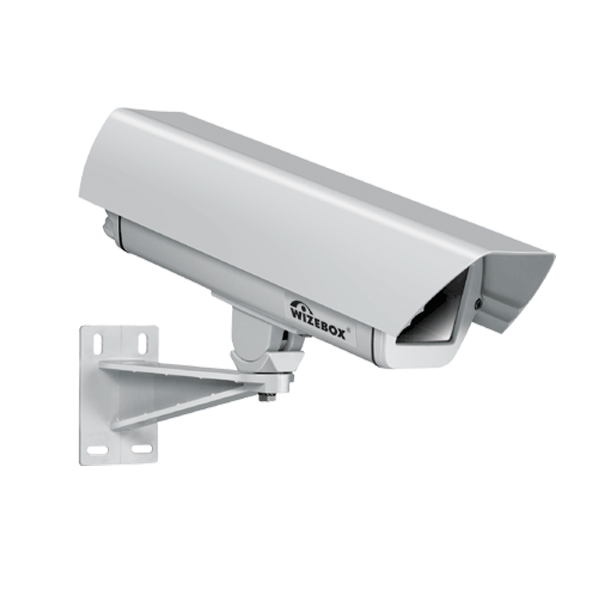

Кожух-термо Wizebox SV32P-03/04NR с кронштейном

Описание Wizebox SV32P-03/04NR:

Защитный кожух для стандартной видеокамеры с устройством передачи видеосигнала по "витой паре" (БЕЗ ПРИЕМНИКА) и грозозащитой. Рабочая температура до -65°С, электронный термостат, полезный объем 225х70х66мм. Входное напряжение ~220В или ~24В. Напряжение к видеокамере =9В или =12В или ~24В. Прокладки из авиационной резины, нержав. крепеж, латунные вводы, IP66.

Особенности:

• Тип термокожуха: SPECIAL.
• Тип дополнительных устройств преобразования и передачи сигнала, грозозащиты: Передатчик видеосигнала по кабелю типа "витая пара" на расстояние до 1500 м с грозозащитой.
• Серия: 320.
• Температурный режим эксплуатации термокожуха, гр. С: -65..+40.
• Напряжение, подводимое к термокожуху, В: ~220, ~24.
• Напряжение питания телекамеры, В: =9, =12, ~24.
• Приведенный полезный объем, мм: 220x73x66.
• Надежное своевременное включение и выключение нагревателя при помощи оптореле и электронного термодатчика.
• Гальваническая трансформаторная развязка по питанию, встроенный источник питания.
• Все крепежные изделия изготовлены из нержавеющей стали.
• Универсальное входное напряжение: ~220В или ~24В.
• Герметизирующие прокладки изготовлены из специальной авиационной резины.
• Непосредственный обогрев стекла по периметру.
• Контроль и поддержание температуры непосредственно телекамеры.
• Безаварийный режим включения телекамеры на морозе (питание на телекамеру подается только после предварительного прогрева).
• Уникально низкое энергопотребление.
• Комплектуется передатчиком видеосигнала по кабелю типа "витая пара" на расстояние до 1500 м с грозозащитой.

Защищает телекамеру с фиксированным, или вариообъективом от неблагоприятных воздействий окружающей среды в условиях экстремально холодного климата.

Технические характеристики Wizebox SV32P-03/04NR:

Протестированный рабочий диапазон температур окружающей среды	-65°С..+40°С
Класс защиты от воздействия окружающей среды	IP66 (полная защита от пыли; защита от водяных струй с любых направлений)

Конструктивные параметры:

Диаметр кабелей для подключения термокожуха	4-8 мм
Вес термокожуха в сборе	3,9 кг
Максимальная нагрузка на кронштейн	50 кг с коэффициентом запаса 2,6
Покрытие	краска порошковая, полиэфирная, цвет: светло–серый (RAL7035)
Материал корпуса	экструзионный алюминий; литье алюминия под давлением
Стекло	специальное полированное, без оптических искажений
Крепежные детали	нержавеющая сталь
Материал герметизирующих прокладок	специальная авиационная резина
Материал кабельных вводов	латунь

Электрические параметры:

Максимальная мощность, потребляемая термокожухом (включая телекамеру и передатчик видеосигнала по «витой паре»)		30Вт
Максимальный ток, потребляемый термокожухом (включая телекамеру и передатчик видеосигнала по «витой паре»)		0,14A (~220В); 1,25A (~24В)
Обогреватель телекамеры	питание	~24В
	мощность	6Вт
	температура включения/выключения	+4°С/+6°С
Обогреватель стекла	питание	~24В
	мощность	2Вт
	температура включения/выключения	включен постоянно
Источник питания телекамеры	входное напряжение (используется одно из указанных, выбирается пользователем)	~24В±10% или ~220В±10%
	выходное напряжение (используется одно из указанных, выбирается пользователем)	~24В±10% (400 мА max); =12В±10% (400 мА max); =9В±10% (400 мА max)
Гальваническая развязка по питанию		трансформаторная

Технические характеристики устройств передачи видеосигнала по "витой паре" с грозозащитой:

Максимальная дальность передачи UTP (ТПП)	1500м
Напряжение питания	~24В±10% или =24В±10%
Ток потребления передатчика	60мА
Полоса частот	50Гц?6МГц
Неравномерность частотной характеристики	3дБ
Диапазон рабочих температур	-25?С?+50?С
Габаритные размеры передатчика	встроен в термокожух
Сертификат	№ POCC RU. ME61.B00845

Дополнительная информация. Комплект поставки:

Корпус с подключенным блоком нагревателей, термодатчиком, установленным блоком управления источником питания и передатчиком по «витой паре» с грозозащитой	1
Солнцезащитный козырек	1
Кабельные вводы для подключения питания и вывода видеосигнала	2
Изоляционная втулка	1
Изолирующая шайба	1
Регулировочные прокладки	4
Винты крепления телекамеры разной длины	3
Винт крепления блока нагревателей с термодатчиком	1
Кронштейн с винтами крепления кожуха	1
Монтажный ключ	1
Силикагель	2
Инструкция по эксплуатации и сборке термокожуха с телекамерой	1
Гарантийный талон	1
Сертификат	№ POCC RU.МЛ04 B00499
Все использованные технические решения защищены патентами	№ 13437, № 20599
